小型液氮粉碎機(jī)YDF-81聚合物粉碎案例：華東理工大學(xué)樣品處理實(shí)踐

近期，我們再次接到華東理工大學(xué)老師的聚合物樣品粉碎需求，依托成熟的實(shí)驗(yàn)經(jīng)驗(yàn)與設(shè)備優(yōu)勢，高效完成了從粗碎到細(xì)粉的全流程處理，精準(zhǔn)滿足客戶200-400目的細(xì)度要求，為同類聚合物低溫粉碎提供了可參考的實(shí)操方案。

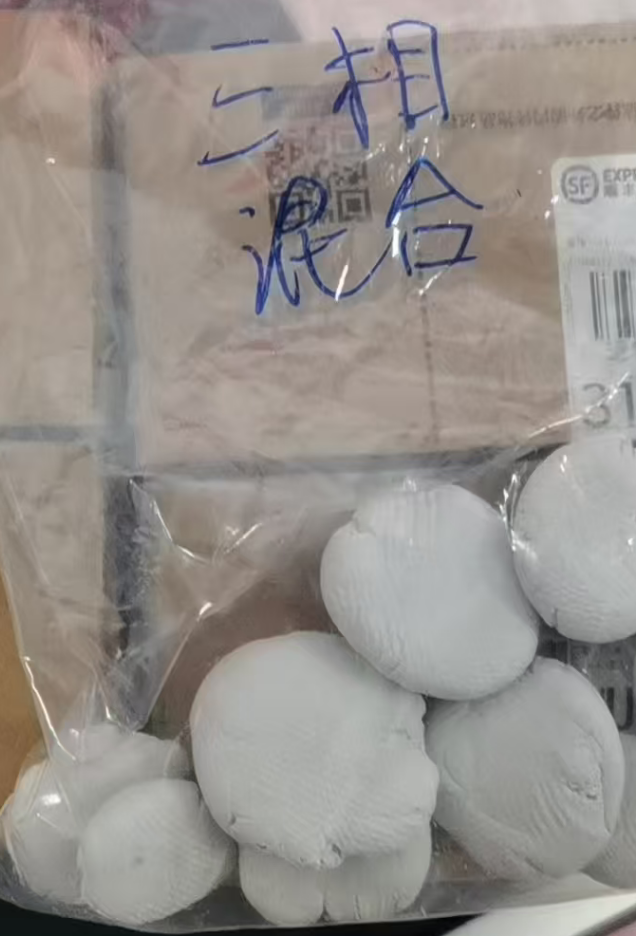

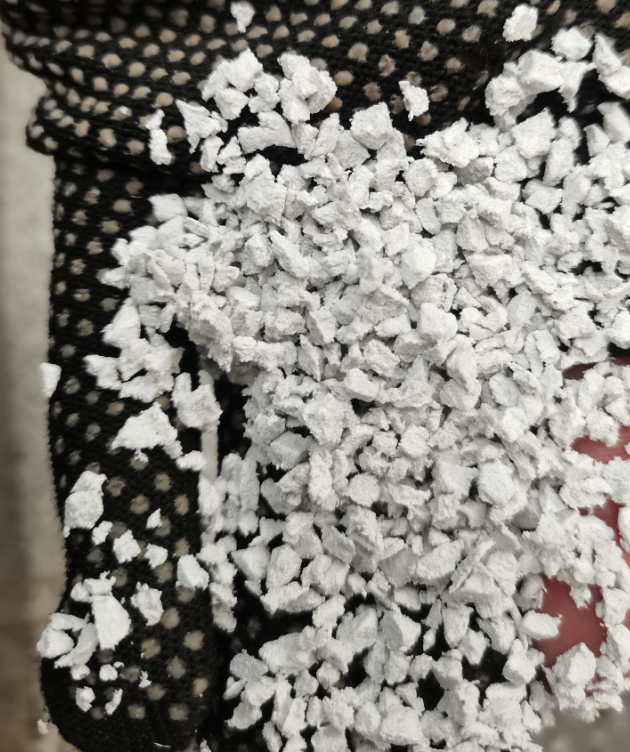

此次待處理的聚合物樣品為直徑3-5公分、厚度1公分的圓餅狀物料，兼具一定硬度與微彈性，需先解決“體積大、難進(jìn)料"的初始問題。我們優(yōu)先采用本辰科技實(shí)驗(yàn)室破碎機(jī)BP-160配合3毫米篩網(wǎng)進(jìn)行粗粉碎，80余克原料僅用時3分鐘便完成處理，不僅出料速度穩(wěn)定，且顆粒均勻度高——這一步為后續(xù)液氮粉碎的順暢運(yùn)行奠定了關(guān)鍵基礎(chǔ)。因小型液氮粉碎機(jī)YDF-81采用震動送料模式，對原料顆粒度一致性要求較高，均勻的粗碎料可避免送料卡堵，直接提升整機(jī)運(yùn)行流暢性。

粗碎完成后，我們啟用本辰的YDF-81小型液氮粉碎機(jī)進(jìn)行低溫細(xì)粉碎。根據(jù)前期實(shí)驗(yàn)數(shù)據(jù)，將設(shè)備出料細(xì)度調(diào)至中間檔位，震動送料機(jī)頻率設(shè)定為80赫茲，此時送料持續(xù)穩(wěn)定，機(jī)器運(yùn)行電流穩(wěn)定在5安左右，全程無異常停機(jī)。80余克粗碎料歷經(jīng)10分鐘左右的低溫粉碎，最終出料細(xì)度細(xì)膩，經(jīng)檢測符合客戶200-400目的核心要求。

值得注意的是，該聚合物樣品雖本身不懼怕吸潮，但對耐受溫度要求高——若采用常規(guī)烘干處理，易出現(xiàn)結(jié)塊問題。因此，我們在粉碎完成后，選擇自然晾干的方式處理物料，待水分揮發(fā)完后裝袋寄送，確保交付樣品的形態(tài)與性能均達(dá)標(biāo)。

此次案例再次驗(yàn)證，聚合物液氮低溫粉碎的核心在于“分步處理"：面對體積較大的原料，必須先通過粗碎設(shè)備將其細(xì)化至符合送料要求的粒度，才能保障液氮粉碎環(huán)節(jié)的效率與細(xì)度；同時需根據(jù)原料特性靈活調(diào)整后處理方式，方能滿足客戶個性化需求。
